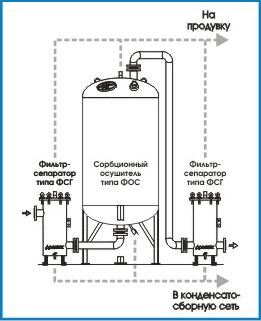

Для предотвращения от преждевременного выхода из строя осушителя и обеспечения необходимой степени очистки пост очистки и осушки газа состоит из:
- входного фильтра-сепаратора типа ФСГ, устанавливаемого для защиты осушающего агента осушителя от аэрозолей воды и минеральных масел (компрессорного и кранового);
- сорбционного осушителя типа ФОС для эффективного и автоматического понижения точки росы;
- выходной фильтр-сепаратор типа ФСГ, устанавливаемого для предотвращения выноса десиканта в выходную магистраль
На пост поступает неподготовленный магистральный газ (влажный и загрязненный). Для удаления твердотельных загрязнений и защиты осушителя от аэрозолей воды и масла в жидком виде на входе поста предусмотрен фильтр-сепаратор типа ФСГ. Далее очищенный (но влажный) газ поступает на десикантный (абсорбционный) осушитель типа ФОС. Явление АБсорбции обусловлено хемосорбционной реакцией, возникающей при прохождении влажного газа через слой АБсорбента (десиканта).

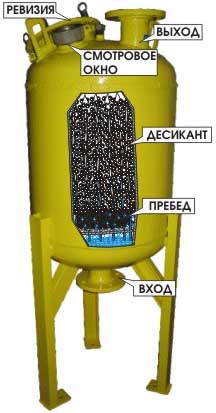

Специально разработанный десикант типа КГЖ сильно гигроскопичен, энергично поглощает водяные пары
всем объемом, образуя сначала кристалогидраты, а затем по мере насыщения парами влаги разжижается в раствор и накапливается в отстойнике, откуда периодически удаляется через дренажный патрубок. Для предотвращения выноса десиканта из корпуса осушителя на выходе установлен выходной фильтр-сепаратор типа ФСГ. Осушенный и очищенный газ поступает к потребителю. Контроль за уровнем десиканта периодически осуществляется через смотровые окна. По мере выработки десиканта контактор осушителя необходимо пополнять свежим десикантом через ревизионный люк.
