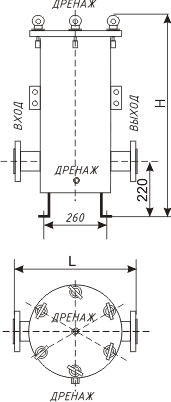

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры
габариты фильтров-сепараторов серии L

СЕРИЯ L

стр
1 2 3

ГЛАВНАЯ

КАТАЛОГ

ГСМ

стр
1 2 3
ГСМ - Линейные фильтры-сепараторы СЕРИЯ L
Тип корпуса
Модель
Пропускная способность, м3
Диаметр присоеди-нительных патрубков, мм
219
03L
22
50
219
05L
60
80
273
05L
120
100
273
1L
120
100
273
1L
150
150
Тип корпуса
Типоразмер
Н, мм
L, мм
219
03L
575
350
219
05L
755
350
273
05L
755
510
273
1L
1175
510
Наименование параметра, размерность
Значение
Эффективность очистки, %, не менее
99
Номинальная тонкость очистки1, мкм
5 - 100
Перепад давления, МПа
- начальный (на чистых фильтроэлементах)
- максимально допустимый (замена ФЭ)

0,01
0,15
Рабочие давление2, МПа
0,6
Проверочное давление, МПа
0,75
Условный проход присоединительных патрубков
50 -150мм
Номинальная пропускная способность3,  м3
12 – 150
Регламент смены фильтрующего элемента (либо при достижении перепада давления 0,15МПа)

1раз в год

Рабочий температурный диапазон, ОС
-40...+50
Киниматическая вязкость фильтрата, мм2
0,55...30
1 - в зависимости от целей использования фильтра-сепаратора;
2 - по специальному заказу на давление до 6,3МПа;
3 - в зависимости условного прохода рабочих магистралей.
