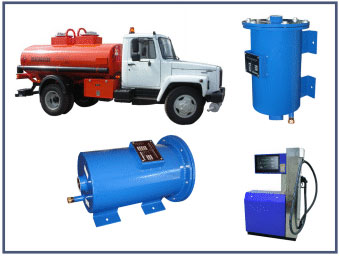

Общие положения: Фильтры-сепараторы (далее ФС) серии УЗM предназначены для очистки светлых нефтепродуктов (бензин, керосин, дизельное топливо и топливо для реактивных двигателей) от механических примесей, низкотемпературных образований и свободной (нерастворенной) воды, используемых при заправке техники на нефтескладах и АЗС в районах с умеренным климатом по ГОСТ 15150. ФС могут устанавливаться на открытом воздухе, в обогреваемом или необогреваемом помещениях. ФС этой серии могут работать как при соединении с помощью МБС рукавов так и при стационарном креплении с помощью фланцев, с условным проходом Ду 15-40. Рассчитаны на работу в составе топливо-заправочных пунктов и перекачивающих станций либо на платформе бензовоза в составе передвижной АЗС. Могут быть установлены в горизонтальном или вертикальном рабочем положении.
Конструкция и принцип действия: ФС выполнен в виде единого блока со съемной крышкой, снабженной откидными болтами и необходимыми технологическими патрубками. Расчет, проектирование и изготовление ФС производится в соответствии с нормативно-технической документацией, действующей на территории Украины.
ФС серии УЗM конструктивно представляет однокамерный фильтр-сепаратор с двухступенчатым фильтрующим картриджем. Поток очищаемой среды через входной патрубок втекает в корпус фильтра. Для накопления загрязнений в ФС предусмотрен отстойник с дренажным краном. Достаточно крупные частицы и глобулы воды, отделяются за счет гравитационной силы и накапливаются в отстойнике.
Дальнейшая более тонкая очистка осуществляется фильтроэлементом, направление потока - снаружи вовнутрь. В двухступенчатом фильтроэлементе в первой коагулирующей ступени микрокапли воды укрупняются (коагулируются), а во второй (сепарирующая ступень) мелкие микрокапли, не ушедшие в отстойник, осаждаются и, укрупняясь стекают в отстойник. Обе ступени задерживают механические загрязнения. Очищенная среда вытекает из сосуда через выходной патрубок.
Удаление загрязнений из отстойника производиться с помощью сливного крана в нижней части корпуса. Для стравливания воздушной пробки перед пуском в эксплуатацию на крышке предусмотрен дренаж. Для визуального контроля за величиной падения давления на ФС могут быть предусмотрены соответствующие патрубки для установки дифференциального манометра.
Фильтроэлемент: Фильтроелемент (далее ФЭ) патронного типа объемной пористости. Фильтрующая среда - полимерные волокна, структура - многослойная, с коэффициентом пористости - до 80%. В зависимости от характера загрязнения ФС могут быть укомплектованы партикулятивными (для очистки от твердотельных загрязнений) либо коалесцирующими (для очистки от свободной воды) фильтроэлементами с номинальной тонкостью фильтрации 5-20мкм. Моноволоконная структура ФЭ с герметизироваными торцами полностью исключает возможность вымывания волокон в очищаемую среду.
Потеря давления: В импульсном режиме на ФЭ допускается перепад давления до 6кг/см2. При достижении постоянного перепада давления на ФС равного 1,5кг/см2 рекомендуется сменить Ф Э. Начальный перепад давления на ФС не более 0,1кг/см2.
В случае когда требуется абсолютная гарантия целостности фильтрующего элемента в течении всего срока службы ФЭ корпус фильтра может быть укомплектован фильтрующим элементом полного давления.
Корозиезащита: Для предотвращения образования вторичных загрязнений все внутренние полости покрыты гальваническими или полимерными защитными покрытиями. Материал фильтроэлемента электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное покрытие корпуса.
