Общие положения: Фильтры-сепараторы (далее ФС) серии RL предназначены для очистки светлых нефтепродуктов (бензин, керосин, дизельное топливо и топливо для реактивных двигателей) от механических примесей, низкотемпературных образований и свободной (нерастворенной) воды, используемых при сливо-наливных операциях на нефтебазах, нефтескладах и АЗС в районах с умеренным климатом по ГОСТ 15150. ФС этой серии могут работать как при стационарном креплении с помощью фланцев, так и при соединении с помощью гибких шлангов с условным проходом Ду 15-100 в напорных магистралях. В базовой комплектации поставляются с фланцевым присоединением.

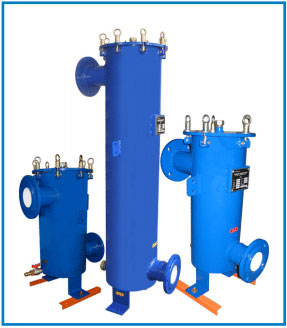

Конструкция и принцип действия: ФС выполнен в виде сварного сосуда с крышкой на шарнирно-откидных болтах и необходимыми технологическими патрубками. Расчет, проектирование и изготовление ФС производится в соответствии с нормативно-технической документацией, действующей на территории Украины.
Поток очищаемой жидкости через входной патрубок втекает в корпус фильтра. Для накопления загрязнений в ФС предусмотрен отстойник с двумя патрубками слива . По заказу ФС могут комплектоваться устройсвами для удаления загрязнений ручного, периодического либо автоматического принципа действия. Поток очищаемой жидкости через входной патрубок течет в корпус фильтра.
Удаления крупных твердотельных загрязнений (более 100мкм) и первичное разделение очищаемой среды на фазы происходит во входном гидроциклоне. Загрязнитель с плотностью меньшей плотности основной очищаемой среды накапливается в нижнем отстойнике и периодически удаляется через ДРЕНАЖы 1 или 2 (в зависимости от характера). Загрязнитель с плотностью большей, чем у очищаемой среды, накапливается в верхней части корпуса ФС и периодически удаляется через ДРЕНАЖ 3. Затем жидкость проникает в фильтроэлемент, направление прохождения потока - снаружи вовнутрь. Твердотельные загрязнения и низкотемпературные образования задерживаются, мелкодисперсные капли укрупняются в коагулирующем слое и отводятся в нижний отстойник. Очищенная жидкость поступает на выходной патрубок.
Для визуального контроля за величиной падения давления на ФС могут быть предусмотрены соответствующие патрубки для установки дифференциального манометра.
Фильтроэлемент: Фильтроелемент (далее ФЭ) патронного типа объемной пористости. Фильтрующая среда - полипропиленовые волокна, коэффициент пористости - до 80%. В зависимости от задач применения в корпуса могут быть установлены партикулятивные (для очистки от твердотельных загрязнений) или сепарирующие(для разделения многофазных жидкостей) ФЭ с номинальной тонкостью фильтрации 5-100мкм, либо вставки грубой очистки.
Потеря давления: На ФЭ допускается кратковременный перепад давления до 6кг/см2. При постоянном перепаде давления на ФС равном 1,5кг/см2 рекомендуется сменить Ф Э. Может быть укомплектован всавкой полного давления.
Корозиезащита: Для предотвращения образования вторичных загрязнений все внутренние полости покрыты гальваническими или полимерными защитными покрытиями. Материал фильтроэлемента электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное покрытие корпуса.
