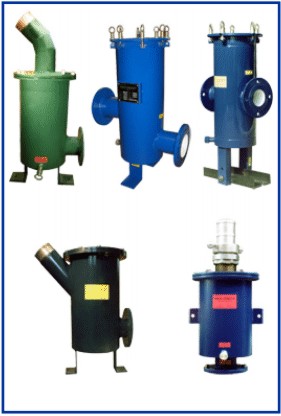

Общие положения: Фильтры-сепараторы (далее ФС) серии S предназначены для очистки светлых нефтепродуктов (бензин, керосин, дизельное топливо и топливо для реактивных двигателей), а также других ньютоновских жидкостей с вязкостью до 30Сст от механических примесей, низкотемпературных образований и свободной (нерастворенной) воды, используемых при сливно-наливных операциях в сливных приямках и наливных стояках. ФС этой серии предназначены для стационарной установки на трубопроводы с условным проходом Ду 50, 80, 100 с целью защиты оборудования (счетчики, насосы) и резервуаров от загрязнения. Возможна установка на всасывающих либо напорных магистралях.
Конструкция и принцип действия:
ФС выполнен в виде сварной стальной конструкции. Расчет, проектирование и изготовление ФС производится в соответствии с нормативно-технической документацией, действующей на территории Украины. Поток очищаемой жидкости через входной патрубок течет в корпус фильтра. Достаточно крупные частицы и глобулы воды, отделяются уже при входе потока внутрь ФС, оседая в отстойник за счет своей инерции и действия гравитационной силы. Затем жидкость проникает в фильтроэлемент, снаружи вовнутрь.
Твердотельные загрязнения и низкотемпературные образования задерживаются, мелкодисперсные капли воды укрупняются коагулирующим слоем и отводятся в отстойник. Очищенная жидкость течет дальше через выходной патрубок. Удаление загрязнений из отстойника производиться с помощью сливного патрубка в нижней части корпуса. Для стравливания воздушной пробки перед пуском в эксплуатацию на крышке предусмотрен технологический дренаж. Для визуального контроля за величиной падения давления на ФС могут быть предусмотрены соответствующие патрубки для установки дифференциального манометра.
Фильтроэлемент: Фильтроелемент (далее ФЭ) патронного типа объемной пористости. Фильтрующая среда - полипропиленовые волокна, коэффициент пористости - до 80%. Возможна комплектация сливных фильтров сетчатыми корзинами грубой очистки. ФС серии S комплектуются сливными ФЭ с минимальным гидравлическим сопротивлением для обеспечения регламента слива. При наличии обводнённого топлива могут использоваться коалесцирующие ФЭ.
Потеря давления:
Начальный перепад давления при номинальной пропускной способности и чистых ФЭ составляет 0,01 кгс/см2. Повышение перепада давления до 1кгс/см2 либо увеличение регламента слива сигнализирует о необходимости смены ФЭ.
Корозиезащита: Для предотвращения образования вторичных загрязнений из-за коррозии внутренние поверхности ФС защищены гальваническими и (или) полимерными покрытиями. Материал фильтро-элемента электро-химической и биологической коррозии не подвержен.
