ФСГ-100-6,3 Габаритные и присоединительные размеры
стр
1 2
стр
1 2

СЕРИЯ ФСГ

ФСГ-100-6,3

ГЛАВНАЯ

КАТАЛОГ

ГАЗЫ

ФСГ-100-273-05L-6,3 исп.2
Выпускаются в двух вариантах исполнения:
исп.1 - под приварку;
исп.2 - с фланцевым присоединением.

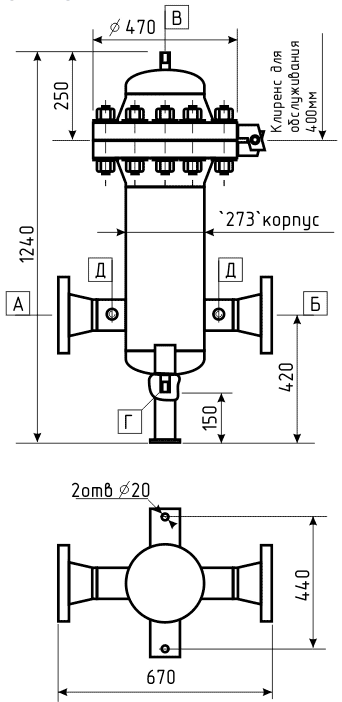

Схема расположения технологических патрубков
Обоз
наче
ние
Назна
чение
Диаметр условно
го прохода, мм
Услов
ное давле
ние,
МПа
Кол-
во
А
Вход
газа
100
6,3
1
Б
Выход
газа
100
6,3
1
В
Проду
вочный
дренаж
R1/2
6,3
1
Г
Слив загряз
нений
R3/4
6,3
1
Д
Мано
метр
М20х1,5
6,3
2
