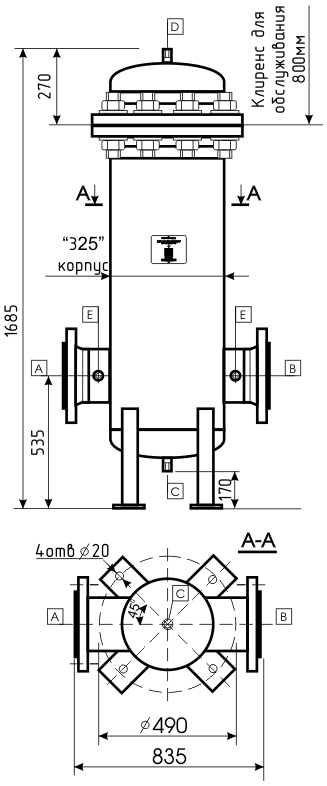

ФСГ-150-6,3 Габаритные и присоединительные размеры
ФСГ-150-325-1L-6.3 Габариты
стр
1 2
стр
1 2

СЕРИЯ ФСГ

ФСГ-150-6,3 тип "L"

ГЛАВНАЯ

КАТАЛОГ

ГАЗЫ

ФСГ-150-325-1L-6,3 исп.2
Выпускаются в двух вариантах исполнения:
исп.1 - под приварку;
исп.2 - с фланцевым присоединением.
Схема расположения технологических патрубков
Обоз
наче
ние
Назна
чение
Диаметр условно
го прохода, мм
Услов
ное давле
ние,
МПа
Кол-
во
А
Вход
150
6,3
1
В
Выход
150
6,3
1
С
Слив загряз
нений
25
6,3
2
D
Проду
вочный
15
6,3
1
E
Мано
метр
М20х1,5
6,3
2
