ФСГ-300-63 Габариты
стр
1 2 3
стр
1 2 3

СЕРИЯ ФСГ

ФСГ-300-6,3

ГЛАВНАЯ

КАТАЛОГ

ГАЗЫ

Выпускаются в двух вариантах исполнения:
исп.1 - под приварку;
исп.2 - с фланцевым присоединением.
Для удобства обслуживания рядом с фильтром-сепаратором должна быть обустроена лестница со смотровой площадкой. Указанные устройства не должны нарушать прочность и устойчивость фильтра, приварка к корпусу фильтра запрещается.

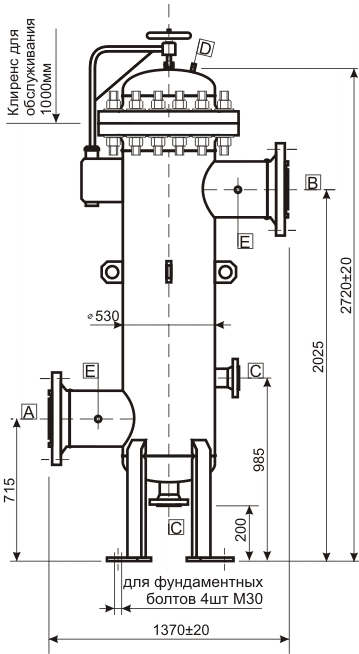

Схема расположения технологических патрубков
Обо-значе-ние
Назна-чение
Диаметр услов-ного прохода, мм
Услов-ное давле-ние, МПа
Кол-во
A
Вход газа
300
6,3
1
B
Выход газа
300
6,3
1
C
Слив загрязнений
50
6,3
2
D
Продувочный дренаж
15
(K1/2``)
6,3
1
E
Контрольный манометр
10
(M20x1.5)
6,3
2
