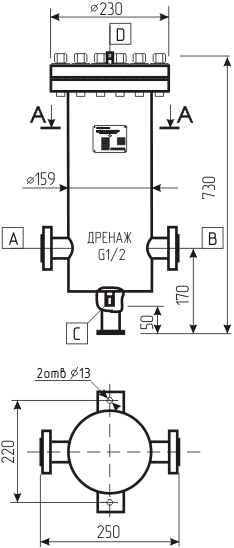

ФСГ-32-1,6 Габаритные и присоединительные размеры

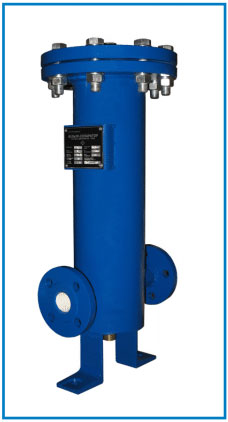

ФСГ-32-1,6 Внешний вид
стр
1 2
стр
1 2

СЕРИЯ ФСГ

ФСГ-32-1,6

ГЛАВНАЯ

КАТАЛОГ

ГАЗЫ

Фильтр-сепаратор газа ФСГ-32-159-05L-1,6 исп.2
Выпускаются в двух вариантах исполнения:

исп.1 - резьбовое;
исп.2 - с фланцевым присоединением.
Схема расположения технологических патрубков
Обозначение
A
B
C
D
Назначение
Вход газа
Выход газа
Слив
загрязнений
Продувочный
патрубок
Диаметр условного прохода, мм
32
32
G1/2
G1/2
Условное давление, МПа
1,6
1,6
1,6
1,6
Количество
1
1
1
1
Поставка
Штатно
Штатно
Штатно
Штатно
