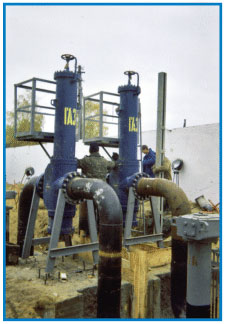

ФСГ-350-63 Внешний вид
стр
1 2 3 4
стр
1 2 3 4
УЛЬТРАМатериалы
Украина, 03680, г. Киев, бул. И. Лепсе 8
ф. (044) 408-18-81, т. 454-11-03, внутр. тел. 61-03, e-mail: ultram@ukr.net
ГАЗЫ - Фильтры-сепараторы газа ФСГ-350-6,3
Общие положения: Фильтры-сепараторы типа ФСГ предназначены для очистки газов (топливных и технологических) от механических загрязнений, аэрозолей воды и масла, а также смолисто-асвальтеновых веществ. Функционально являются магистральными фильтрами тонкой очистки, предназначены для защиты и обеспечения нормальных условий эксплуатации различного технологического оборудования ГПА, ГРС, КС, ГИУ (счетчиков, регуляторов давления и др). Фильтры выпускаются на рабочие давление 0,6-10,0МПа с условным проходом присоединяемых патрубков Ду 350. Вид климатичекого исполнения - УХЛ 1 по ГОСТ 15150.
Конструкция: Фильтры - сепараторы газа типа ФСГ относятся к трубопроводной арматуре общепромышленного назначения. Фильтры типа ФСГ выполнены в виде стальной сварной конструкции, со съемной крышкой для удобства обслуживания. При расчете и производстве в основу заложены ДНАОП 1.07 “Правила устройства и безопасной эксплуатации сосудов работающих под давлением”. По заказу возможно изготовление в соответствии с международными нормами (код ASME, BS и др.) Фильтры выпускаются согласно ТУ У 29.1-22873220.002-2003 и конструкторской документации утвержденной в установленном порядке. На использование фильтров на территории Украины получено разрешение Госнадзорохрантруда .Присоединение к рабочим магистралям фланцевое или под приварку.
Принцип действия: рабочая среда через входной патрубок поступает в корпус фильтра. Крупные твердотельные загрязнения, вследствии уменьшения скорости течения в корпусе, под действием собственной инерции и силы тяжести осаждаются во входном отстойнике. В случае значительного количества крупных загрязнений фильтр может оснащаться входным циклоном для предотвращения преждевременного выхода из строя фильтроэлементов. Неосаждаемые загрязнения и аэрозоли (в силу их незначительного веса) поступают на фильтровальную секцию сепаратора, где частицы задерживаются в порах, а аэрозоли коагулируются в коалесцирующем слое и под действием силы тяжести, преодолевая силы поверхностного натяжения и аэродинамического сопротивления потоку, отводятся дренажным слоем фильтроэлемента в отстойник фильтра, где и накапливаются. Степень засорения фильтроэлементов контролируется по перепаду давления на фильтре дифференциальным манометром.

Фильтроэлемент: Фильтроелемент ФТП либо ФПП (далее ФЭ) патронного типа объемной фильтрации с коэфициентом пористости до 80%. Фильтрующая среда - волокна из термопластических полимеров. В зависимости от задач применения в корпуса фильтров-сепараторов могут быть установлены партикулятивные (для очистки от твердотельных загрязнений) или коалесцирующие (для удаления аэрозолей) ФЭ с номинальной тонкостью фильтрации 3-100мкм.

Потеря давления:> Начальный перепад давления (при чистых фильтроэлементах) не более 0,01МПа. При постоянном перепаде давления на фильтре равном 0,15МПа рекомендуется произвести замену Ф Э.

Корозиезащита: Для предотвращения образования вторичных загрязнений все внутренние полости покрыты гальваническими и (или) полимерными защитными покрытиями. Материал фильтроэлемента электро-химической и биологической коррозии не подвержен.

ФСГ-350-6,3
