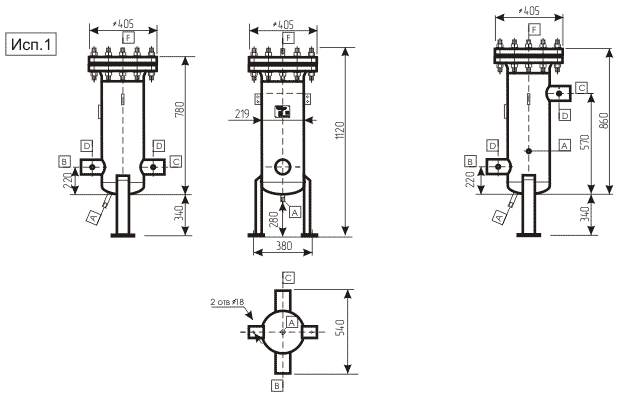

ФСГ-219-50-6,3 Габаритные и присоединительные размеры
ФСГ-219-50-6,3 тип"L"
(линейный)
ФСГ-219-50-6,3 тип"RL"
(разноуровневый)
стр
1 2 3
4 5
стр
1 2 3
4 5

СЕРИЯ ФСГ

ФСГ-50-6,3

ГЛАВНАЯ

КАТАЛОГ

ГАЗЫ

УЛЬТРАМатериалы
Украина, 03680, г. Киев, бул. И. Лепсе 8
ф. (044) 408-18-81, т. 454-11-03, внутр. тел. 61-03, e-mail: ultram@ukr.net
Выпускаются в двух вариантах исполнения:

   исп.1 - под приварку;
   исп.2 - с фланцевым присоединением.
Схема расположения технологических патрубков
Обозначение
A
B
C
D
F
Назначение
Дренаж
Выход газа
Вход газа
Мано-метр
Про-дувка
Диаметр условного прохода, мм
R1/2
50
50
М12х1,5
15
Условное давление, МПа
6,3
6,3
6,3
6,3
6,3
Количество
3
1
1
2
1
Поставка
Штатно
Штатно
Штатно
Заказ
Штатно
