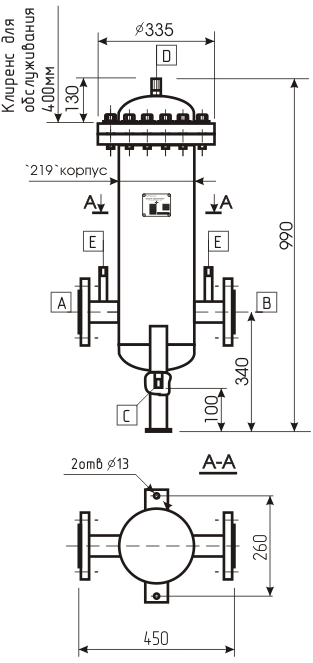

ФСГ-80-1,6 Габаритные и присоединительные размеры

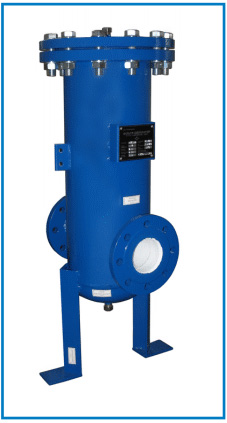

ФСГ-80-219-05L-1,6 Внешний вид
стр
1 2 3
стр
1 2 3

СЕРИЯ ФСГ

ФСГ-80-1,6

ГЛАВНАЯ

КАТАЛОГ

ГАЗЫ

Фильтр-сепаратор газа ФСГ-80-219-05L-1,6 исп.2
Выпускаются в двух вариантах исполнения:

исп.1 - под приварку;
исп.2 - с фланцевым присоединением.
Схема расположения технологических патрубков
Обозначение
A
B
C
D
E
Назначение
Вход газа
Выход газа
Продувочный
патрубок
Слив
загрязнений
Манометр
Диаметр условного прохода, мм
80
80
G1/2
G1/2
М20х1,5
Условное давление, МПа
1,6
1,6
1,6
1,6
1,6
Количество
1
1
1
1
2
Поставка
Штатно
Штатно
Штатно
Штатно
Заказ
