Общие положения: Фильтры-масловлагоотделители (далее фильтры) серии L предназначены для промышленной очистки сжатого воздуха от твердотельных загрязнений, воды, масла и их аэрозолей в магистральных межцеховых и цеховых воздухопроводах. Рассчитаны на работу в тяжелых условиях эксплуатации, с сильно загрязненными и обводненными магистралями. Служат для предотвращения накопления загрязнений в рабочих воздухопроводах и защиты от перегрузки чрезмерной концентрацией загрязнений входных цеховых фильтров.



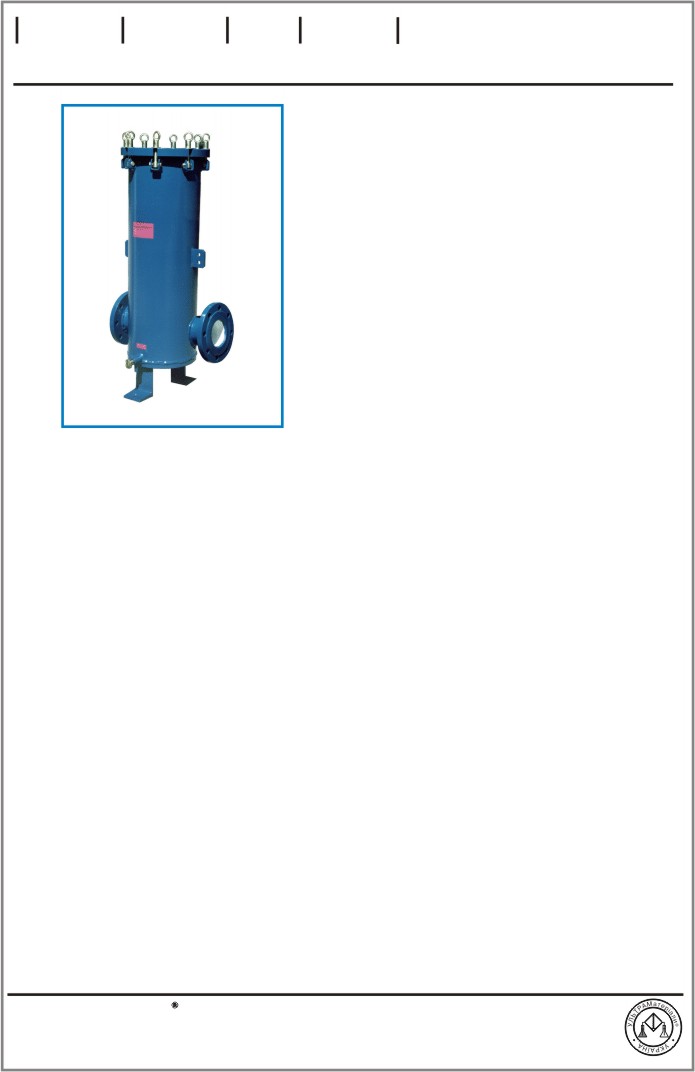

Конструкция и принцип действия: Фильтр выполнен в виде единого блока, снабженного для удобства обслуживания, крышкой на шарнирно-откидных болтах и необходимыми технологическими патрубками. Расчет, проектирование и изготовление фильтра производится в соответствии с требованиями ГОСТ17437, ТУ и по рабочим чертежам, утвержденным в установленном порядке.

Фильтры серии L функционально являются магистральным масло-влагоотделителем инерционного типа действия с фильтрующим картриджем.
Предварительная очистка воздуха осуществляется во входной отделительной камере, благодаря резкому изменению направления движения и уменьшению скорости течения потока. Затем производится очистка от более проникающих частиц и аэрозолей в фильтрующем картридже. Скоагулированые картриджем капли под действием гравитационной силы, преодолевая силы поверхностного натяжения и аэродинамического сопротивления потоку, перемещаются в отстойник. Отстойник отделен экраном от рабочей зоны фильтра с целью предотвращения выноса загрязнений на фильтроелемент. Очищенная среда выходит из сосуда через выходной патрубок. Для накопления загрязнений в фильтре предусмотрен отстойник в нижней части корпуса. По отдельному заказу фильтр может комплектоваться устройством для периодического либо автоматического удаления конденсата. Для визуального контроля за величиной падения давления на фильтре могут быть предусмотрены соответствующие патрубки для установки дифференциального манометра.



Фильтроэлемент:(далее ФЭ) Корпус фильтра может быть укомплектован партикулятивными (для очистки от твердотельных загрязнений) либо коалесцирующими (для очистки от аэрозолей) фильтроэлементами. ФЭ патронного типа объемной фильтрации. Фильтрующая среда - ультратонкие полимерные волокна, структура ФЭ - многослойная, количество и размеры волокон согласно задач использования.
