Параметр ФС
03L
05L
05L
1L
Тип корпуса
219
273
Условный проход, DN, мм
50
80
100
100
Рабочие давление*, МПа
Рабочие, не более
Проверочное, не менее

0,8
1,0
Начальный перепад давлений, не более, МПа
0,01
Максимально рекомендуемый расход при давлении Р=0,63Мпа, нм3/мин, не более
14
32
50
50
Абсолютная тонкость фильтрации**, мкм
1 - 80
Степень влагоотделения, %, не менее
98
Содержание масла на выходе ФВ, мг/м3, не более
0,01
Номинальная емкость резервуара для сбора конденсата, дм
5,0
7,0
12,0
12,0
Способ отвода конденсата***
Ручной
Присоединение к магистрали
Фланец DN50
Фланец DN80
Фланец DN100
Фланец DN100

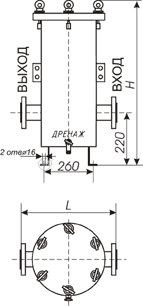

Габаритные размеры, мм
L
350
350
510
510
H
575
735
1175

1175
Масса, кг, не более
32
45
60
90

Основные технические характеристики

СЕРИЯ L

стр
1 2 3

ГЛАВНАЯ

КАТАЛОГ

ГАЗЫ

стр
1 2 3
ГАЗЫ - Магистральные масло-влагоотделители СЕРИЯ L
* - по отдельному заказу до РN63;
** - в зависимости от задач применения;
*** - дополнительно могут комплектоваться устройством для автоматического либо периодического удаления конденсата.

УЛЬТРАМатериалы
Украина, 03680, г. Киев, бул. И. Лепсе 8
+/38/ 044 ф. 408-18-81, т. 454-11-03, внутр. тел. 11-03, e-mail: ultram@ukr.net

Потеря давления: На ФЭ допускается кратковременный перепад давления до 0,2МПа. При постоянном перепаде давления на ФС равном 0,15МПа рекомендуется сменить  Ф Э. Начальный перепад на ФС не более  0,01МПа.

Корозиезащита: Для предотвращения образования в процессе работы вторичных загрязнений все внутренние
полости покрыты гальваническими и (или) полимерными защитными покрытиями. Материал фильтрующего картриджа электро-химической и биологической коррозии не подвержен.
Для защиты от атмосферных воздействий эпокси-полиэфирное наружное покрытие  корпуса. биологической коррозии не подвержен.
