ФС
219-05М

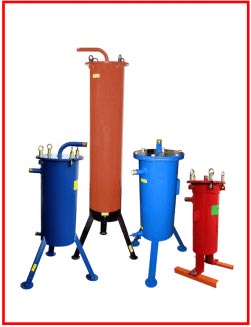

Общие положения: Фильтры-сепараторы (далее ФС) серии М предназначены для очистки светлых нефтепродуктов (бензин, керосин, дизельное топливо и топливо для реактивных двигателей), а также моторных и индустриальных масел от механических примесей, низкотемпературных образований и свободной (нерастворенной) воды. ФС могут устанавливаться на открытой площадке, в обогреваемом или необогреваемом помещениях. ФС этой серии присоединяются к рабочим магистралям с помощью МБС рукавов, поставляются со штуцерами на 1/2 либо 3/4. Рассчитаны на работу с ТРК отечественного и импортного производства, в составе перекачивающих станций на напорных либо всасывающих магистралях.



Конструкция и принцип действия: ФС выполнен в виде сварного сосуда со съемной крышкой на шарнирно-откидных болтах и необходимыми технологическими патрубками. Расчет, проектирование и изготовление ФС производится в соответствии с нормативно-технической документацией, действующей на территории Украины.
ФС серии М конструктивно представляет однокамерный фильтр-сепаратор с входным гидроциклоном. Поток очищаемой жидкости через входной патрубок втекает в корпус фильтра. Для накопления загрязнений в ФС предусмотрен отстойник в нижней части корпуса. По заказу ФС могут комплектоваться устройсвами для удаления загрязнений периодического либо автоматического принципа действия. Удаления достаточно крупных твердотельных загрязнений и

первичное разделение очищаемой среды на фазы происходит во входном гидроциклоне. Наличие входного гидроциклона увеличивает эффективность водоотделения и повышает ресурс работы фильтроэлемента. Затем очищаемая жидкость проникает в фильтроэлемент, направление потока - снаружи вовнутрь. Твердотельные загрязнения и низкотемпературные образования задерживаются, мелкодисперсные капли воды укрупняются в коагулирующем слое и отводятся в отстойник. Очищенная жидкость вытекает из сосуда через выходной патрубок.
Для визуального контроля за величиной падения давления на ФС могут быть предусмотрены соответствующие патрубки для установки дифференциального манометра.



Фильтроэлемент: Фильтроелемент (далее ФЭ) патронного типа объемной пористости. Фильтрующая среда - полипропиленовые волокна, структура - многослойная с распределенной пористостью, коэффициент пористости - до 80%. В зависимости от задач применения в корпус ФС могут быть установлены ФЭ с номинальной тонкостью фильтрации 5-100мкм партикулятивного либо сепарирующего типа.

Потеря давления: Начальный перепад давления (при чистом фильтрующем елементе) не более 0,1 кг/см². При достижении рабочего перепада давления 1,5 кг/см² рекомендуется сменить фильтроэлемент.



Корозиезащита: Для предотвращения образования вторичных загрязнений все внутренние полости покрыты гальваническими или полимерными защитными покрытиями. Материал фильтроэлемента электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное покрытие корпуса.
