Габаритные размеры фильтров серии L

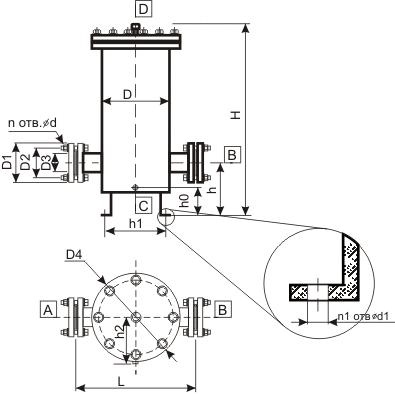

Габаритные и присоединительные размеры фильтров серии L

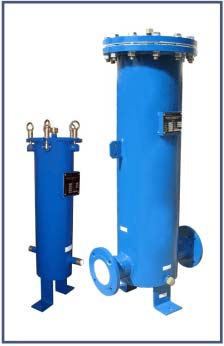

Фильтры серии L - внешний вид
Параметры ФС
Модель ФС / Значения
ФС-20- 159-05L-0,6
ФС-50- 219-03L-0,6
ФС-80- 219-05L-0,6
ФС-100- 273-05L-0.6
ФС-100- 273-1L-0.6
L,mm
280
350
350
510
510
H,mm
730
575
755
755
1175
D,mm
159
219
219
273
273
D1,mm
---
140
185
205
205
D2,mm
---
110
150
170
170
D3,mm
27
59
89
108
108
D4,mm
210
285
285
340
340
d,mm
---
14
18
18
18
d1,mm
12
12
16
18
18
n
---
4
4
4
4
n1
2
2
2
2
2
h,mm
270
220
220
220
220
h0,mm
70
120
120
140
140
h1,mm
200
260
260
320
320
h2,mm
---
270
270
325
325
Расположение патрубков
«вход-выход»
Линейное, на одной оси
Техноло- гические патрубки
Вход среды,
А
G3/4``
ГОСТ6357
Фланец ДУ50
ГОСТ12820
Фланец ДУ80
ГОСТ12820
Фланец ДУ100
ГОСТ12820
Фланец ДУ100
ГОСТ12820
Выход среды,
В
G3/4``
ГОСТ6357
Фланец ДУ50
ГОСТ12820
Фланец ДУ80
ГОСТ12820
Фланец ДУ100
ГОСТ12820
Фланец ДУ100
ГОСТ12820
Слив загрязнений,
С
G1/2''
ГОСТ6357
G1/2``
ГОСТ6357
G1/2``
ГОСТ6357
G3/4``
ГОСТ6357
G3/4``
ГОСТ6357
Дренаж,
D
G1/2``
ГОСТ6357
G1/2``
ГОСТ6357
G1/2``
ГОСТ6357
G1/2``
ГОСТ6357
G1/2``
ГОСТ6357
