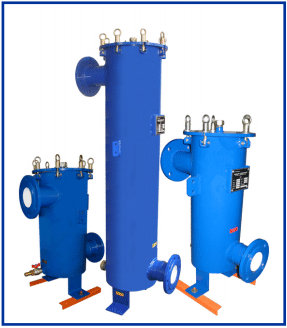

фильтры-сепараторы гсм серии RL

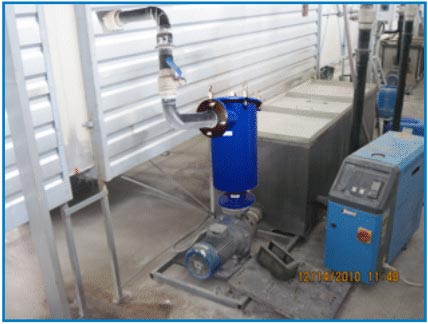

фильтр магистрали струйной камеры фосфатирования
Установка фильтра- сепаратора на магистрали камеры фосфатирования деталей
ФС
273-1RL
ФС
219-03RL
ФС
219-05RL

УЛЬТРАМатериалы
Украина, 03680, г. Киев, бул. И. Лепсе 8
+/38/ 044 ф. 408-18-81, т. 454-11-03, внутр. тел. 61-03, e-mail: ultram@ukr.net

СЕРИЯ RL

стр
1 2 3

ГЛАВНАЯ

КАТАЛОГ

ПРОМ

стр
1 2 3

Общие положения: Фильтры-сепараторы (далее ФС) серии RL предназначены для очистки ньютоновских жидкостей с вязкостью рабочей среды до 30Сст и температурой до 93ОС в районах с умеренным климатом по ГОСТ 15150. Возможна установка на всасывающих либо напорных магистралях. Выпускаются в пищевом, масло-бензостойком и кислото-щелочестойком вариантах исполнения. Устанавливаются на трубопроводах с условным проходом до 150 мм с помощью фланцевого либо резьбового присоединения.

Конструкция и принцип действия:ФС выполнен в виде сварной стальной конструкции. Расчет, проектирование и изготовление ФС производится в соответствии с нормативно-технической документацией, действующей на территории Украины.
Поток очищаемой жидкости через входной патрубок течет в корпус фильтра. Достаточно крупные частицы отделяются уже при входе потока внутрь ФС, оседая в отстойник за счет центробежной силы под действием входного гидроциклона. Тонкая очистка и разделение на фазы рабочей жидкости (при установке сепарирующего ФЭ) осуществляется на ФЭ.
Направление фильтрации - снаружи вовнутрь. Очищенная жидкость течет дальше через выходной патрубок.
Удаление загрязнений из отстойника ию на крышке предусмотрен дренаж. Для визуального контроля за величиной падения давления на ФС могут быть предусмотрены соответствующие патрубки для установки дифференциального манометра.

Фильтроэлемент: Фильтроелемент (далее ФЭ) патронного типа объемной пористости. Фильтрующая среда - полипропиленовые волокна, коэффициент пористости - до 80%. В зависимости от задач применения в корпуса могут быть установлены моноградиентные (однородные по толщине ФЭ) или полиградиентные (содержащие слои с разными фильтрующими свойствами) ФЭ с номинальной тонкостью фильтрации 1-100мкм, либо сетчатые вставки грубой очистки.

Потеря давления:Начальный перепад давления на чистом фильтроэлементе не более 0,1кг/см2. При достижении постоянного перепада давления на ФС равном 1,5кг/см2 необходимо провести “обратную промывку”, для снижения перепада давления. На ФЭ допускается кратковременный перепад давления до 2кг/см2. Регламент смены ФЭ - 1раз в год.

Корозиезащита: Для предотвращения образования вторичных загрязнений все внутренние полости покрыты полимерными защитными покрытиями. Материал фильтроэлемента электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное покрытие корпуса.
