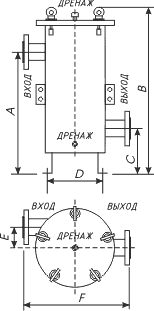

Габаритные и присоединительные размеры
габариты фильтров-сепараторов серии RL

стр
1 2 3

УЛЬТРАМатериалы
Украина, 03680, г. Киев, бул. И. Лепсе 8
+/38/ 044 ф. 408-18-81, т. 454-11-03, внутр. тел. 61-03, e-mail: ultram@ukr.net

стр
1 2 3

СЕРИЯ RL

ГЛАВНАЯ

КАТАЛОГ

ПРОМ

ПРОМ - Магистральные фильтры-сепараторы СЕРИЯ RL
Параметр ФС
219-03RL
219-05RL
273-05RL
273-1RL
273-1RL
Условный проход, ДУ, мм
50
80
100
100
150
Рабочие давление*, МПа
  Рабочие
  Проверочное

0,6
0,8
Перепад давления, МПа
  начальный
  рабочий, не более

0,01
0,15
Номинальный расход, м3
22
60
120
120
180
Абсолютная тонкость фильтрации**, мкм
1…100
Степень влагоотделения, %, не менее
99
Расположение патрубков «вход-выход»
Разноуровневое с входным гидроциклоном
Фильтроэлемент, HxD, мм
200х150
360х150
360х190
800х190
800х210
Номинальная емкость резервуара для сбора загрязнений, дм3
5
7
12
15
15
Способ отвода конденсата
ручной/авто
Присоединение к магистрали
ДУ50 ГОСТ 12820
ДУ80 ГОСТ 12820
ДУ100 ГОСТ 12820
ДУ100 ГОСТ 12820
ДУ150 ГОСТ 12820
Габаритные размеры, мм
А
390
550
560
990
1150
B
560
750
750
1200
1535
C
220
220
220
220
390
D
260
260
320
320
410
E
50
50
50
50
50
F
410
410
510
510
525
Масса, не более
35
45
65
90
125
* - по специальному заказу корпус фильтра на давление до 6,3МПа;
** - в зависимости от целей использования фильтра-сепаратора возможна комплектация различными типами фильтроэлементов;
