ГАЗЫ - магистральные фильтры-сепараторы СЕРИИ RL

ГАЗЫ

стр
1 2 3
стр
1 2 3
Корозиезащита: Для предотвращения образования в процессе работы вторичных загрязнений все внутренние полости покрыты гальваническими и (или) полимерными защитными покрытиями. Материал фильтрующего элемента
электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное наружное покрытие корпуса.
Параметр ФС
219-05RL
273-05RL
273-1RL
Условный проход, ДУ, мм
80
100
100
Рабочие давление, МПа
Рабочие
Проверочное


0,6
0,8
Перепад давления, МПа
начальный
рабочий, не более


0,01
0,15
Номинальный расход, нм3/мин
32
50
50
Абсолютная тонкость фильтрации*, мкм
1…80
Степень влагоотделения, %, не менее
98
Содержание масла на выходе, мг/м3, не более
0,1
Фильтроэлемент, HxD, мм
360х150
360х190
800х190
Номинальная емкость резервуара для сбора конденсата, дм3
7
12
15
Способ отвода конденсата
ручной/авто
Присоединение к магистрали
ДУ80
ГОСТ 12820
ДУ100
ГОСТ 12820
ДУ100
ГОСТ 12820

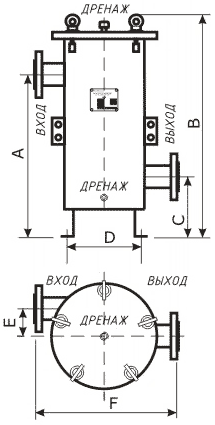

Габаритные размеры, мм
A
550
560
990
B
750
750
1200
C
220
220
220
D
260
320
320
E
50
50
50
F
410
510
510
Масса, кг, не более
45
65
90
* в зависимости от требуемого класса чистоты сжатого воздуха.
