Для эффективной работы фильтра при увеличенных концентрациях загрязнений на входе предусмотрен циклон. До 85% всех загрязнений удаляются из потока циклоном, что значительно продлевает ресурс фильтроэлемента.

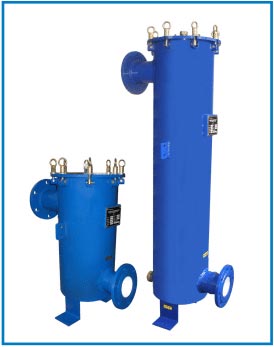

Для очистки от более проникающих частиц и аэрозолей корпус сепаратора снабжен высокоэффективным волоконным фильтрующим элементом. Скоагулированые фильтроэлементом капли воды и масла под действием гравитационной силы отводятся дренажным слоем в отстойник. Очищенный воздух выходит из корпуса через выходной патрубок. Для накопления загрязнений в фильтре предусмотрен отстойник в нижней части корпуса. По отдельному заказу фильтр может комплектоваться устройством для периодического либо автоматического удаления конденсата.
Для визуального контроля за величиной падения давления на фильтре могут быть предусмотрены соответствующие патрубки для установки дифференциального манометра.
Фильтроэлемент: фильтр-сепаратор снабжен высокоэффективным волоконным фильтрующим элементом. В зависимости от задач применения, ФС может быть укомплектован партикулятивным (для очистки от твердотельных загрязнений) либо сепарирующим (для очистки от капель и аэрозолей воды и масла) фильтрующим элементом. Данный тип фильтроелементов принадлежит к последнему поколению - ФЭ с распределенной пористостью по объему, т.н. многоградиентных. Их отличает: исключительно высокая эффективность захвата и удержания, прочностные характеристики, высокая однородность волокон в слое, пористость до 80%, низкое значение падения давления. Конструктивно ФЭ выполнен в виде сменного фильтрпатрона.
Потеря давления: На фильтроелементе допускается кратковременный перепад давления до 2кг/см2. При постоянном перепаде давления на фильтре-сепараторе равном 1,5кг/см2 рекомендуется сменить Ф Э. Начальный перепад на фильтре не более 0,1 кг/см2.
