Для эффективного удаления водно/маслянного тумана в фильтрующий картридж введены коалесцирующие слои из ультратонких полимерных волокон. Скоагулированые картриджем капли под действием силы тяжести, преодолевая силы поверхностного натяжения и аэродинамического сопротивления потоку газа, перемещаются в отстойник по дренажному слою картриджа. Для исключения выноса скоагулированых капель в ”чистую зону” в корпусе ФВ предуусмотрена инерционная ловушка-успокоитель. Очищенная Среда выходит из корпуса через выходной патрубок. Для накопления загрязнений в ФВ предусмотрено два отстойника в нижней части корпуса. Опорожнение отстойников производиться периодически с помощью соответствующих дренажных кранов.
Для визуального контроля за величиной падения давления на картридже ФВ может быть укомплектован дифференциальным манометром.



Фильтроэлемент: ФВ, комплектуются высокоэффективными волоконными фильтроэлементами объемной фильтрации. Фильтрующая среда - равномерно распределенные полимерные волокна, структура - многоградиентная, с изменяющейся пористостью. В зависимости от характера загрязнения ФВ могут быть укомплектованы партикулятивными (для очистки от твердотельных загрязнений) либо коалесцирующими (для очистки от аэрозолей) фильтроэлементами.



Потеря давления: На ФЭ допускается кратковременный перепад давления до 0.2МПа. При постоянном перепаде давления на ФВ равном 0.15МПа рекомендуется сменить Ф Э. Начальный перепад на ФВ не более 0,01МПа



Корозиезащита: Для предотвращения образования в процессе работы вторичных загрязнений все внутренние полости защищены гальваническими либо полимерными покрытиями. Материал фильтрующего картриджа электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное наружное покрытие корпуса.

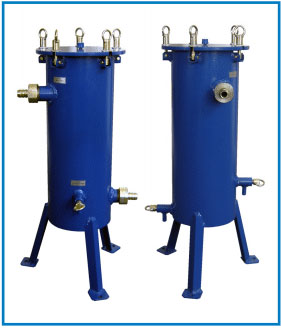

Общие положения: Фильтры-масло/влагоотделители (далее ФВ) серии U предназначены для промышленной очистки сжатого воздуха от твердотельных загрязнений, аэрозолей воды и масла. Рассчитаны на использование в качестве входных цеховых фильтров работающих с одним либо группой потребителей. Служат для обеспечения заданного класса чистоты воздуха в цеховых магистралях и защиты от перегрузки чрезмерной концентрацией загрязнений постовых фильтров рабочих пневмосистем.



Конструкция и принцип действия: ФВ выполнен в виде единого блока со съемной крышкой на шарнирно-откидных болтах и необходимыми технологическими патрубками. Расчет, проектирование и изготовление ФВ производится в соответствии с требованиями ГОСТ17437, ТУ и по рабочим чертежам, утвержденным в установленном порядке.
ФВ серии U функционально является входным цеховым масло/влагоотделителем центробежного типа действия с фильтрующим картриджем. Предварительная очистка воздуха осуществляется входным циклоном. Затем производится очистка от более проникающих частиц и аэрозолей в фильтрующем картридже.
