ПАРАМЕТР |
ФС -219-03U |
ФС -219-05U |
ФС -219-1U |

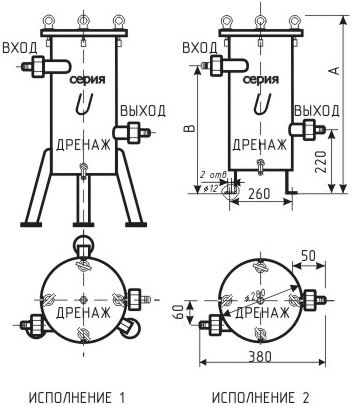

Габарит А,мм |
580 |
740 |
1175 |
Габарит В,мм |
400 |
560 |
1000 |
Фильтро- элемент, HxDxd, мм |
ФЭ 200х150х90 |
ФЭ 360х150х90 |
ФЭ 800х150х90 |
Вес, кг |
30 |
38 |
56 |
п/п |
Параметр ФС |
Значение |
|
1 |
Диаметр номинальный патрубков, DN, мм |
40 |
|
2 |
Давление номинальное, PN, МПа |
0,6 |
|
3 |
Расчетное давление, PN, МПа |
0,6
|
|
4 |
Давление гидроиспытания, PN, МПа |
0,75 |
|
5 |
Перепад давления номинальный при чистых фильтроэлементах, МПа, не более |
0,01 |
|
6 |
Перепад давления допустимый, МПа, не более |
0,15 |
|
7 |
Рабочая среда |
Горюче-смазочные материалы |
|
8 |
Кинематическая вязкость среды при 40ОС, мм2/с |
0,55…30,0 |
|
9 |
Расход рабочей среды, м3/ч, не более |
22 |
|
10 |
Температура рабочей среды, ОС, не более |
+40 |
|
11 |
Категория взрывоопасности (ГОСТ Р 51330.11) |
IIA |
|
12 |
Группа взрывоопасной смеси (ГОСТ Р 51330.5) |
Т3 |
|
13 |
Класс взрывоопасной зоны (ГОСТ Р 51330.9) |
2 |
|
14 |
Класс опасности вещества (ГОСТ 12.1.007) |
4 |
|
15 |
Предельно допустимая концентрация паров топлива в воздухе рабочей зоны, мг/м3 |
300 |
|
16 |
Режим работы фильтра |
периодический |
|
17 |
Номинальная тонкость фильтрации, мкм |
5-20 |
|
18 |
Номинальная эффективность очистки, %, не менее |
99 |
|
19 |
Содержание воды в фильтрате по массе, %, не более
|
0,003 |
|
20 |
Тип сменного фильтрующего элемента |
Патроный объемной фильтрации ТУУ30860917.002-2001 |
|
21 |
Ресурс работы фильтроэлемента до допустимого перепада давления, м3, не менее |
(250…800)х103 |
|
22 |
Срок эксплуатации фильтроэлементов, мес, не более |
12 |
|
23 |
Расположение патрубков входа/выхода |
Разноуровневый с входным гидроциклоном |
|
24 |
Технологические патрубки |
Продувочный, мм |
М12х1,5 |
Сливной, мм |
М18х1,5 |
||
25 |
Присоединений фильтра к рабочим магистралям |
Резьба/ Штуцер |
|
26 |
Комплект ответных деталей |
Накидные гайки, штуцера |
|
27 |
Патрубок вх/вых |
Резьба G1 1/2 ГОСТ6357 |
|
28 |
Материал корпуса фильтра, крышек, патрубков |
Ст.20 ГОСТ1050 |
|
29 |
Климатическое исполнение |
УХЛ1 |
|
30 |
Тип атмосферы |
II(промышленная) |
|
31 |
Условия хранения |
3 (Ж3) |
|
32 |
Срок хранения без переконсервации, мес |
12 |
|
33 |
Класс безопасности (ОПБ-88/97 НП-001-97) |
4Н |
|
34 |
Категория сейсмостойкости (ПНАЭ Г-5-006-87) |
III |
|
35 |
Комплект ЗИП:(по отдельному заказу)
- фильтроэлемент ФЭ ТУУ30860917.002-2001; - уплотнение крышки фильтра – прокладка плоская ТУУ 25.1-30664881-001-2002 |
