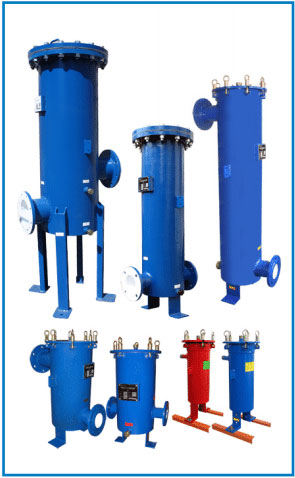

Общие положения: Функциональное назначение фильтра - входной защитный фильтр. Режим работы - периодический длительный. Фильтры выполнены в виде сварной стальной конструкции со съемной крышкой на шарнирно-откидных болтах и необходимыми технологическими патрубками. Расчет и конструирование и производство выполнено с соблюдением норм и требований ОСТ 26-291-71, ОСТ 26-373-71, ДНАОП 0.00-1.07-94.
Поток очищаемой жидкости через входной патрубок втекает в корпус фильтра. Для накопления загрязнений в ФС предусмотрен отстойник с одним (двумя) патрубком слива. По заказу ФС могут комплектоваться устройсвами для удаления загрязнений ручного, периодического либо автоматического принципа действия.
Поток очищаемой жидкости через входной патрубок течет в корпус фильтра. Удаления достаточно крупных твердотельных загрязнений и первичное разделение очищаемой среды на фазы происходит во входном гидроциклоне. Загрязнитель с плотностью большей плотности основной очищаемой среды накапливается в нижнем отстойнике и периодически удаляется через ДРЕНАЖы 1 или 2 (в зависимости от характера).К патрубку ДРЕНАЖ2 возможно подключение выносной емкости для накопления загрязнений любого необходимого объема. Затем жидкость проникает в фильтроэлемент, направление прохождения потока - снаружи вовнутрь. Твердотельные загрязнения накапливаются в порах фильтроэлемента. Очищенная жидкость поступает на выходной патрубок.
Для визуального контроля за величиной падения давления на ФС могут быть предусмотрены соответствующие патрубки для установки дифференциального манометра.
Фильтроэлемент: Фильтроелемент (далее ФЭ) патронного типа объемной пористости. Фильтрующая среда - полипропиленовые волокна, коэффициент пористости - до 80%. В зависимости от задач применения в корпуса могут быть установлены моноградиентные (однородные по толщине ФЭ) или полиградиентные (содержащие слои с разными фильтрующими свойствами) ФЭ с номинальной тонкостью фильтрации 5-100мкм, либо сетчатые кассеты грубой очистки.
Потеря давления: Начальный перепад давления на чистом фильтроэлементе не более 0,1кг/см2. При достижении постоянного перепада давления на ФС равном 1,5кг/см2 необходимо провести “обратную промывку”, для снижения перепада давления. На ФЭ допускается кратковременный перепад давления до 2кг/см2. Регламент смены ФЭ - 1раз в год.
Корозиезащита: Для предотвращения образования вторичных загрязнений все внутренние полости покрыты полимерными защитными покрытиями. Материал фильтроэлемента электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное покрытие корпуса.
