фильтр масло/валагоотделитель ФС-20-05М

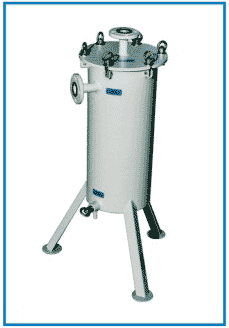

Фильтр-масло/влагоотделитель ФС-20-219-05М-0,6 исп.2 с фланцевым присоединением к рабочим магистралям
УЛЬТРАМатериалы®
Украина, 03680, г. Киев, бул. И. Лепсе 8
+/380/ 44 ф. 408-18-81, т. 454-11-03, внутр. тел. 61-03, e-mail: ultram@ukr.net
стр
1 2 3 4
стр
1 2 3 4

СЕРИЯ М

ГЛАВНАЯ

КАТАЛОГ

ГАЗЫ

ГАЗЫ - Входной цеховой многостадийный масло/ влагоотделитель - СЕРИЯ М
Параметр
ФС-20
159-05М
219-05М
219-1М
А, мм
730
840
1350
В, мм
565
680
1180
С,мм
45
55
55
D,мм
220
280
280

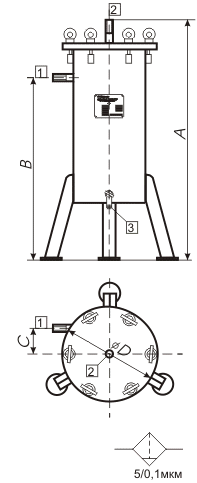

СХЕМА РАСПОЛОЖЕНИЯ ТЕХНОЛОГИЧЕСКИХ ПАТРУБКОВ
Обозначение
патрубка
1
2
3
Назначение
Вход газа
Выход газа
Дренаж загрязнений
Диаметр условного прохода, мм
20
20
20
Способ присоединения
Резьба G3/4`` ГОСТ 6357 /фланец ДУ20 ГОСТ12820
Резьба G3/4`` ГОСТ 6357 /фланец ДУ20 ГОСТ12820
Резьба G3/4`` ГОСТ 6357 /фланец ДУ20 ГОСТ12820
Условное давление, МПа
0,6 /1,0
0,6 /1,0
0,6 /1,0
Количество
1
1
1
Поставка
Штатно
Штатно
Штатно
Условное графическое обозначение по ГОСТ 2.793
