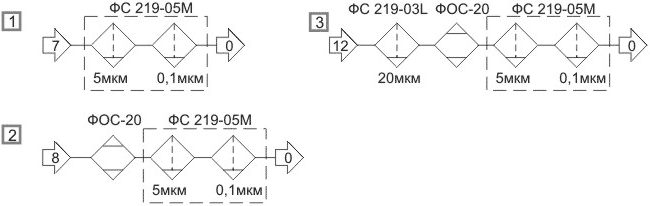

* - цифры внутри стрелок обозначают класс загрязненности сжатого воздуха согласно ГОСТ 17433.
Монтаж и эксплуатация очистных устройств должен выполняться с учетом основных требований:
- для более равномерного воздухоснабжения потребителей магистральные, межцеховые и цеховой воздухопроводы рекомендуется выполнять по замкнутой схеме. Это способствует уменьшению потерь энергии на гидравлическое сопротивление, а также позволяет осуществлять ремонт и обслуживание части пневмосети без отключения всей системы, для чего в надлежащих местах предусматриваются запорные вентили;
- перед вводом в эксплуатацию трубопроводы и очистные устройства должны быть тщательно осмотрены и очищены от грязи. Надежность пневматических систем повышается при монтаже пневмосети трубами из полимеров или цветных металлов;
- для исключения возможности накопления воды, масла и грязи при укладке воздуховодов не допускаются впадины. Если нельзя избежать образования впадин, то в наиболее низких местах трубопроводов следует устанавливать устройства для сбора и отвода конденсата;
- во избежание обводнения и засорения магистральные воздухопроводы необходимо монтировать с уклоном 0,003-0,005 в сторону движения потока воздуха
Для уменьшения возможности попадания конденсата к пневматическим устройствам ответвления необходимо подсоединять сверху;
- расположение очистных устройств и трубопроводов должно обеспечивать удобный доступ к ним для монтажа и обслуживания;
- для более эффективной защиты пневматических устройств от твердых загрязнений, воды, масла фильтры-масло/влагоотделители необходимо располагать как можно ближе к потребителю;
- для соединения очистного устройства и потребителя следует применять трубопроводы и соединения из антикоррозионных материалов или с антикоррозионным покрытием;
- устройства для очистки от влаги монтируются в вертикальном положении;
- слив конденсата рекомендуется производить в дренажную систему, соединенную с канализацией. При отсутствии дренажной системы для слива необходимо предусмотреть специальные емкости или колодцы и периодически удалять из них конденсат. Слив конденсата должен производится периодически или по графику, составленному на основании расчетных или опытных данных.
