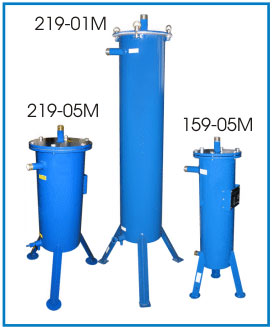

Общие положения: Фильтры-масловлагоотделители (далее фильтры) серии М предназначены для промышленной очистки сжатого воздуха и других неагрессивных газов от твердотельных загрязнений, аэрозолей воды и масла. Рассчитаны на использование в качестве входных цеховых фильтров работающих с одним либо группой потребителей. Служат для обеспечения заданного класса чистоты воздуха в цеховых магистралях и защиты от перегрузки чрезмерной концентрацией загрязнений постовых фильтров рабочих пневмосистем.
  Конструкция и принцип действия: Фильтр выполнен в виде единого блока с крышкой на шарнирно-откидных болтах и необходимыми технологическими патрубками. Расчет, проектирование и изготовление ФВ производится в соответствии с требованиями ГОСТ17437, ТУ и по рабочим чертежам, утвержденным в установленном порядке.
  Фильтры серии М функционально являются магистральным масло-влагоотделителем центробежного типа действия со сборным двухступенчатым фильтрующим картриджем. 1-я стадия предварительной очистки воздуха осуществляется входным циклоном. Затем производится очистка от более проникающих частиц и аэрозолей во 2-й ступени фильтрующего картриджа.
Скоагулированые 2-й ступенью фильтрующего картриджа капли под действием силы тяжести, преодолевая силы поверхностного натяжения и аэродинамического сопротивления потоку, перемещаются в отстойник.

Финишная очистка, от наиболее проникающих частиц с размерами до 0,1мкм происходит во 3-й стадии на финишном картридже. Финишный фильтроэлемент представляет собой равномерные слои ультратонких полимерных волокон. Очищенная рабочая среда от твердотельных загрязнений, аэрозолей воды и масла выходит из фильтра через выходной патрубок. Для накопления загрязнений в фильтре предусмотрен отстойник в нижней части корпуса. Отстойник отделен экраном от рабочей зоны фильтра с целью предотвращения выноса загрязнений на фильтроелемент. По отдельному заказу фильтр может комплектоваться устройством для периодического либо автоматического удаления конденсата.
Для визуального контроля за величиной падения давления на фильтре могут быть предусмотрены соответствующие патрубки для установки дифференциального манометра.

Фильтроэлемент: фильтр масло/влагоотделитель, в зависимости от задач применения, может быть укомплектован одиночной либо двойной фильтрующей сборкой, состоящей из одного либо двух фильтроэлементов (далее ФЭ), расположенных последовательно. ФЭ патронного типа объемной фильтрации. Фильтрующая среда - ультратонкие полимерные волокна, структура ФЭ - многослойная, количество и размеры волокон согласно задач использования. В зависимости от характера загрязнения фильтр может быть укомплектован партикулятивными (для очистки от твердотельных загрязнений) либо коалесцирующими (для очистки от аэрозолей) фильтроэлементами.

Потеря давления: на ФЭ допускается кратковременный перепад давления до 0,2МПа. При постоянном перепаде давления на фильтре равном 0,15МПа рекомендуется сменить ФЭ. Начальный перепад на фильтре не более 0,01МПа.

Корозиезащита: для предотвращения образования в процессе работы вторичных загрязнений все внутренние полости защищены гальваническими и (или) полимерными защитными покрытиями. Материал фильтрующего картриджа электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное наружное покрытие корпуса.
